Fetzel

Schneidemaschinen

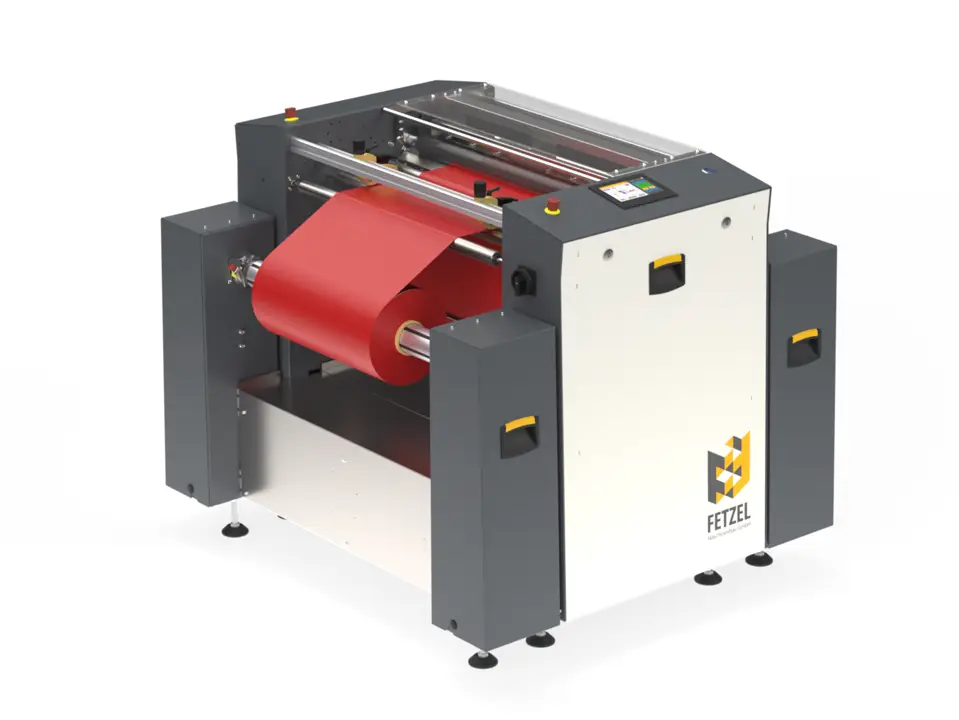

Die Schneidemaschine GSC2 mit Schlagschere (Guillotine)
ist ein wahres Multitalent für Produktionsbetriebe!

Querschneider für Industrie & Druckereien

Die Schneidemaschine GSC2 ist als Guillotine Speed Cutter mit einem Schlagmesser ausgestattet und trennt zuverlässig eine Vielzahl an Materialien. Die Vorteile im Überblick:

  • Vielfältige Schneidprogramme mit feinen Parametereinstellungen
  • Als Einzelmaschine oder zur Integration in bestehende Fertigungslinien lieferbar
  • Kompakte, stabile Konstruktion
  • Selbstschärfendes Schlagmesser für konstant saubere Schnittkanten
  • Bedienseite rechts oder links (bei der Bestellung wählbar)
  • Standardmäßig Querschnitt, optional Längsschnitt in Laufrichtung

Die GSC2 bietet damit Flexibilität und Präzision in einem kompakten System – eine Lösung, die Ihre Produktion zuverlässig unterstützt.

Anwendung besprechen

Flexibler
Querschneider

Schneidet viele Materialien: auch sehr dünne, bis hin zu Vlies

Exakte
Verarbeitung

Perfekte, gerade Schnitte, einfach zu bedienen

Leistungsstarke
Schneidemaschine

Hohe
Verarbeitungsgeschwindigkeit

Praktischer
Industriecutter

Umfangreiche Möglichkeiten, robuste Bauweise

Schneidprogramme für viele Materialien

Das Standardmodell GSC2 verarbeitet verschiedenste Folien (PP, PE, LDPE, PET, PVC), Papiere von 18 g/m² bis 500 g/m², Vliese, Membranen sowie flexible Produkte wie Leiterfolien, Photovoltaik-Folien oder gedruckte Schaltungen. Unsere Schlagschneidemaschinen trennen Ihre Materialien exakt und sauber. Eingesetzt wird die Schneidemaschine vor allem in

  • Produktionsbetrieben der Automobil- und Elektroindustrie
  • der grafischen Industrie und Druckereien
  • der Verpackungsindustrie

Vielfalt an Schneidprinzipien

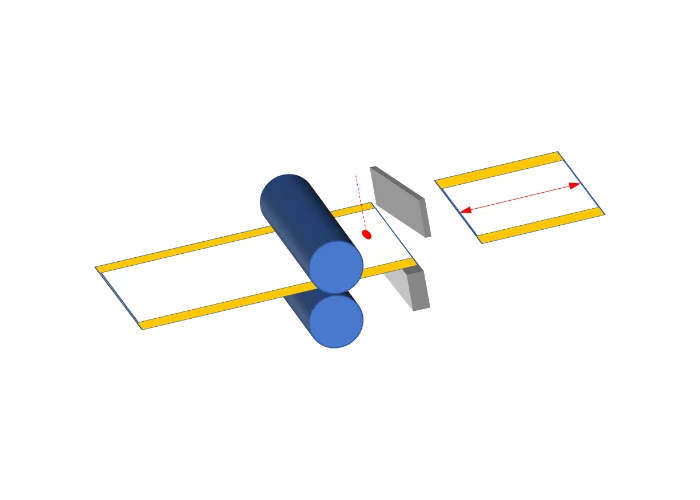

Je nach Wunsch liefern wir unser Standardmodell nach den gewählten Schneidprinzipien aus. Das Standardmodell schneidet:

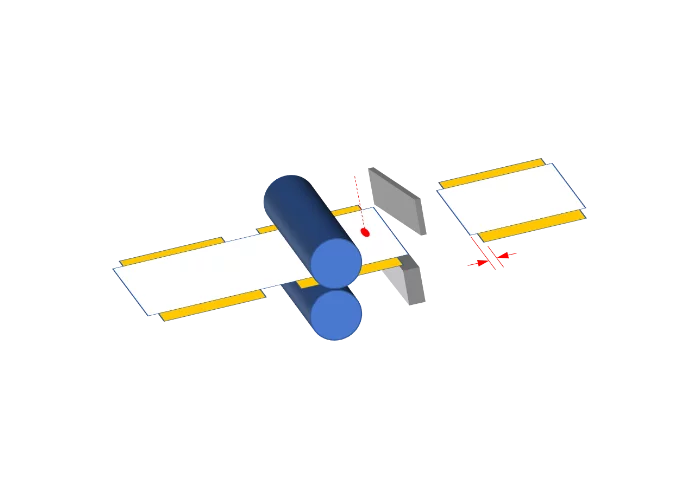

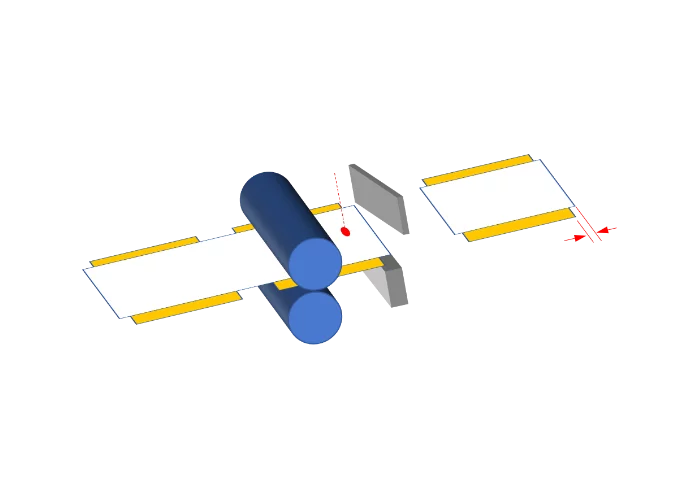

Der jeweilige Modus (Vorder- oder Hinterkante) schneidet Produkte, die in eine transparente Bahn einlaminiert sind.

Die Vorder- oder Hinterkante eines Produktes wird erkannt und das Schlagmesser darauf positioniert.

Der eingegebene Überstand lässt ein Stück Folie am Bogen überstehen.

Wird der Wert mit Minus eingegeben, wird der Bogen abgeschnitten.

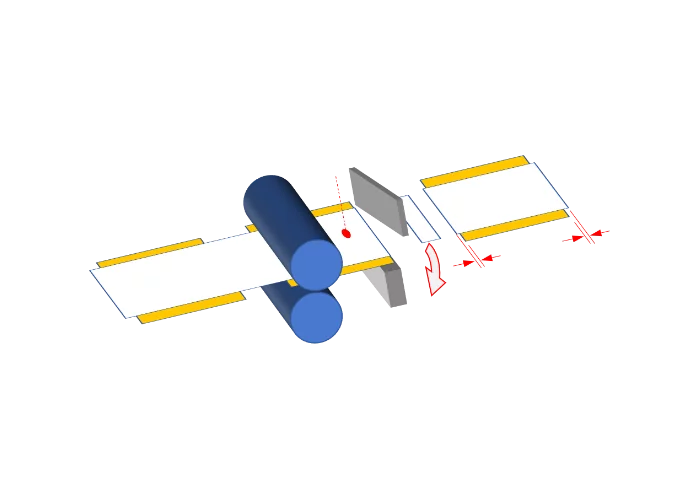

Dieser Modus schneidet Produkte aus einer transparenten oder durchscheinenden Bahn wie im Betriebsmodus „Schneiden auf Vorder- oder Hinterkante“.

Dabei werden sowohl die erste als auch die zweite Kante erkannt und geschnitten.

Die transparenten Zwischenstücke werden herausgeschnitten.

Die Überstände können getrennt voneinander eingestellt werden.

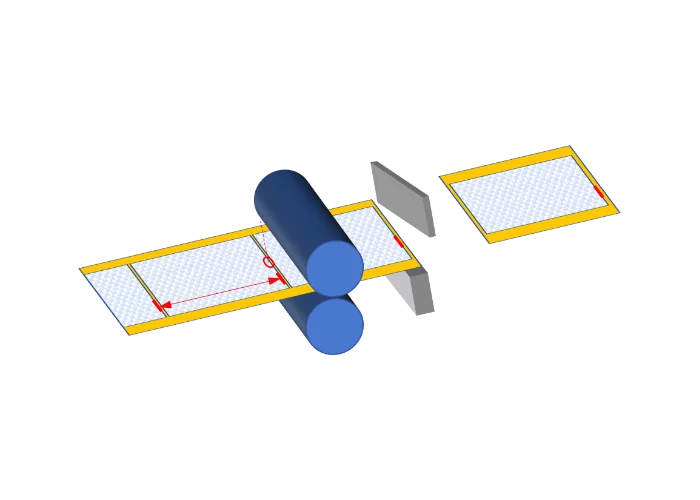

In dieser Betriebsart wird der eingebaute Lichtsensor dafür verwendet, durchscheinende Bereiche innerhalb eines Bogens oder am Ende des Bogens zu erkennen.

Die Bogenlänge wird zusätzlich eingegeben, damit nur Merkmale in einem definierten Fenster erkannt werden.

Dieselbe Funktion ist mit einem optional erhältlichen Farbkontrastsensor verwendbar. Mit diesem können Farbunterschiede eingelernt werden, welche die Maschine als Auslöser für den Schnitt nutzt.

Der Bediener kann im Pull-down-Menü auswählen, welcher Sensor verwendet wird.

Egal, welcher Sensor verwendet wird: In dieser Betriebsart wird der verwendete Sensor auf die Gegebenheiten des Bogens bzw. dessen Merkmal kalibriert.

Anforderungen mitteilen

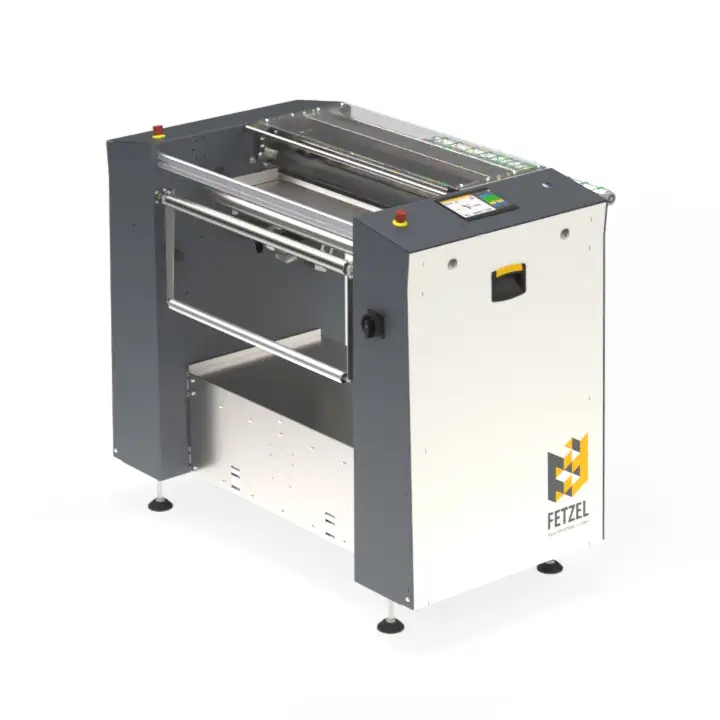

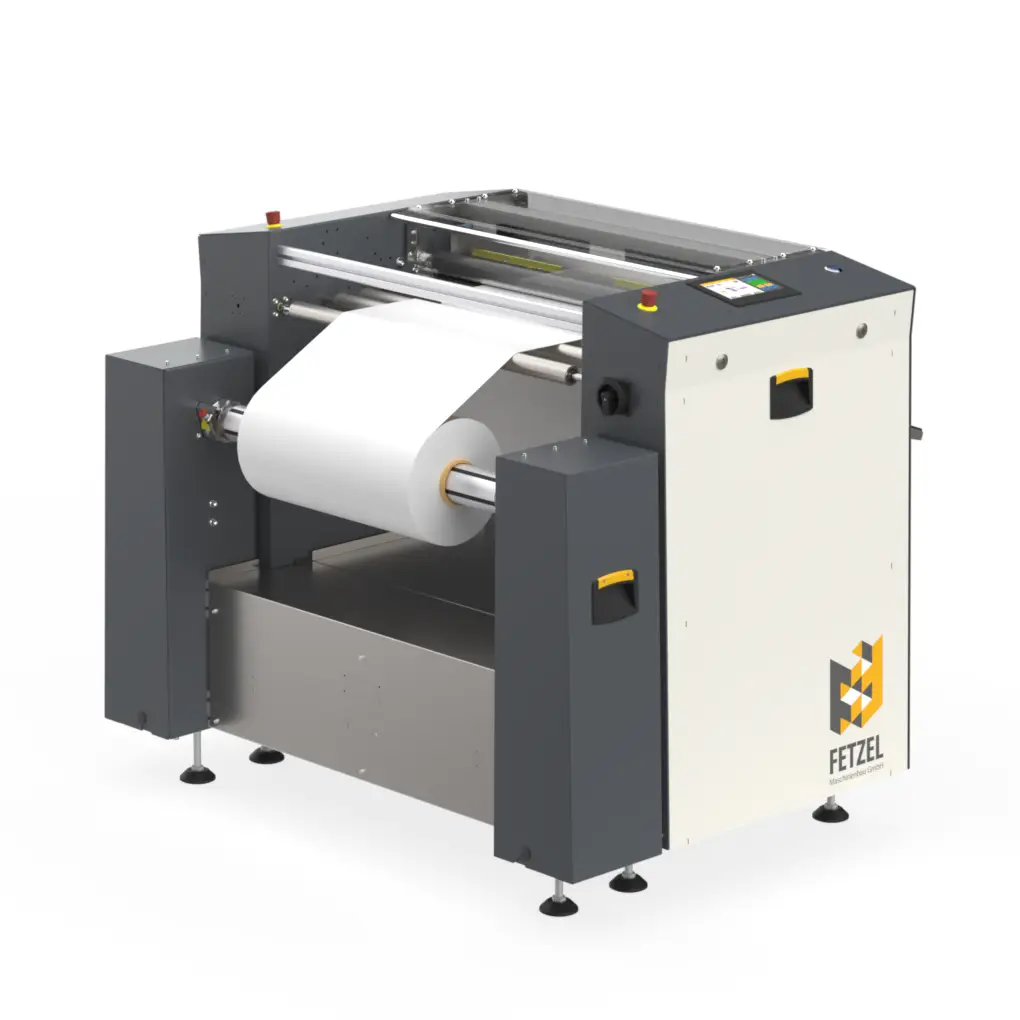

Standardmodell für die Industrie

Vielseitiges Schlagschneidesystem

Das Schlagschneidesystem GSC2 arbeitet mit einem 700 mm breiten Schlagmesser, dessen Klinge sich selbst nachschärft.

  • Schnittbreite bis 700mm Durchlaufrichtung bei Bestellung konfigurierbar
  • Geschwindigkeit bis 30 m/min, Positionierung mit ± 0,1 mm Genauigkeit
  • Hochwertige Sensoren zum Erkennen von Kanten, Farbmarken, -kontrasten
  • Je nach Anforderung verschiedene Auslauftische, Auslaufband oder Abstapler
  • Rezepturverwaltung für Schneidprogramme, Export per USB-Stick
  • Kompakte Bauweise, einfache Bedienung über Touchscreen

Die hohe Arbeitsgeschwindigkeit, präzise Kontrollen und flexible Einstellmöglichkeiten reduzieren Prozesskosten deutlich. Standardmodelle sind in der Regel innerhalb von 12 Wochen lieferbar.

Schneidemaschine anfragen

Industriequalität aus Österreich

Seit 2008 entwickelt und produziert Fetzel Maschinenbau Schneidemaschinen in Vorarlberg, Österreich. Jede Anlage

  • wird ausschließlich aus hochwertigen Komponenten gefertigt – bevorzugt aus europäischer Herstellung
  • ist für den langjährigen, nachhaltigen Dauerbetrieb ausgelegt
  • wird per schnellem Fernwartungssupport betreut (optional)
  • erhält Ersatzteile selbst nach Jahrzehnten

Ein erfahrenes Serviceteam steht Ihnen jederzeit zur Verfügung und sorgt für einen reibungslosen Produktionszyklus, auf den sich Unternehmen weltweit verlassen.

Industrielles Schneiden von Folien, Papier und flexiblen Materialien

Egal ob Papier-, Vlies- oder Folienbahnen – der Guillotine Cutter GSC2 schneidet Materialien konstant auf die eingestellte Länge. Für den Betrieb stehen zahlreiche Funktionen zur Verfügung:

  • Schneidprogramme für verschiedene Verarbeitungsmöglichkeiten
  • individuell konfigurierbare Prozessparameter
  • Bedienung über ein intuitives Touchscreenbedienfeld
  • schnelle Anpassung an Veränderungen der Produktpalette
  • OPC-UA-Schnittstelle für die Einbindung ins Leitsystem (optional)
  • Not-Halt-Kreis, koppelbar mit umgebenden Anlagen (optional)
Spezifikationen prüfen

Integration in Fertigungslinie oder als Stand-alone-Lösung

Die Schneidemaschine GSC2 kann in Produktionslinien integriert oder als Einzelmaschine eingesetzt werden.

  • In Produktionslinien: Sie lässt sich problemlos hinter einem Laminator oder einer anderen Anlage platzieren. Ein integrierter Tänzer erfasst die Bahngeschwindigkeit und regelt die Prozessgeschwindigkeit automatisch.
  • Betrieb als Einzelmaschine: Für das Schneiden von der Rolle wird der Guillotineschneider mit einem Rollenabwickler und Auslagetisch ausgestattet, was den Schneidprozess beschleunigt. Die kompakte Ausführung steht für einfache und leichte Rollen bis 50 kg und 250 mm Durchmesser zur Verfügung. Die große Variante des Abwicklers ermöglicht das mannlose Bearbeiten von Rollen bis zu 300 kg und einem Durchmesser von 600 mm. Die pneumatischen Abwicklerachsen sind in 3“ und 6“ Ausführung erhältlich.
Gewünschte Ausführung anfragen

Modularer Ausbau für vielfältige Einsätze

Das Schneidesystem kann nach Bedarf erweitert werden – von der Rollenverarbeitung bis zum Einsatz direkt hinter einer Maschine. Erhältliche Module: Rollenabwickler, Längsschneider, Folienabwickler für die Kaltlamination kombiniert mit automatischem Einlauftisch, Bogenauslage, Förderband, Abstapler, Aufwickler für den Betrieb als Umwickler oder zur Herstellung kleiner Rollen.

Die Möglichkeiten des Schneidens im Überblick

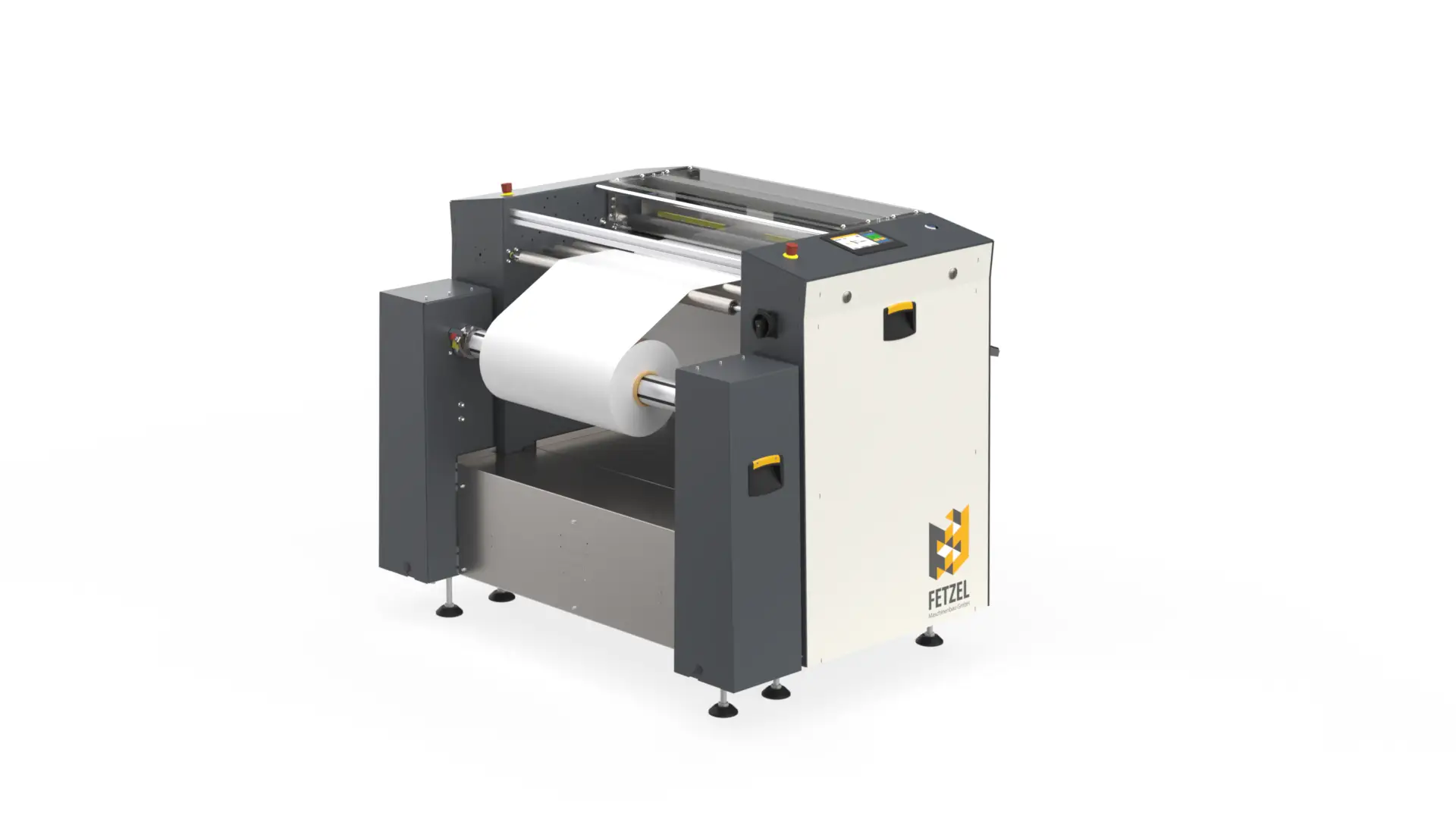

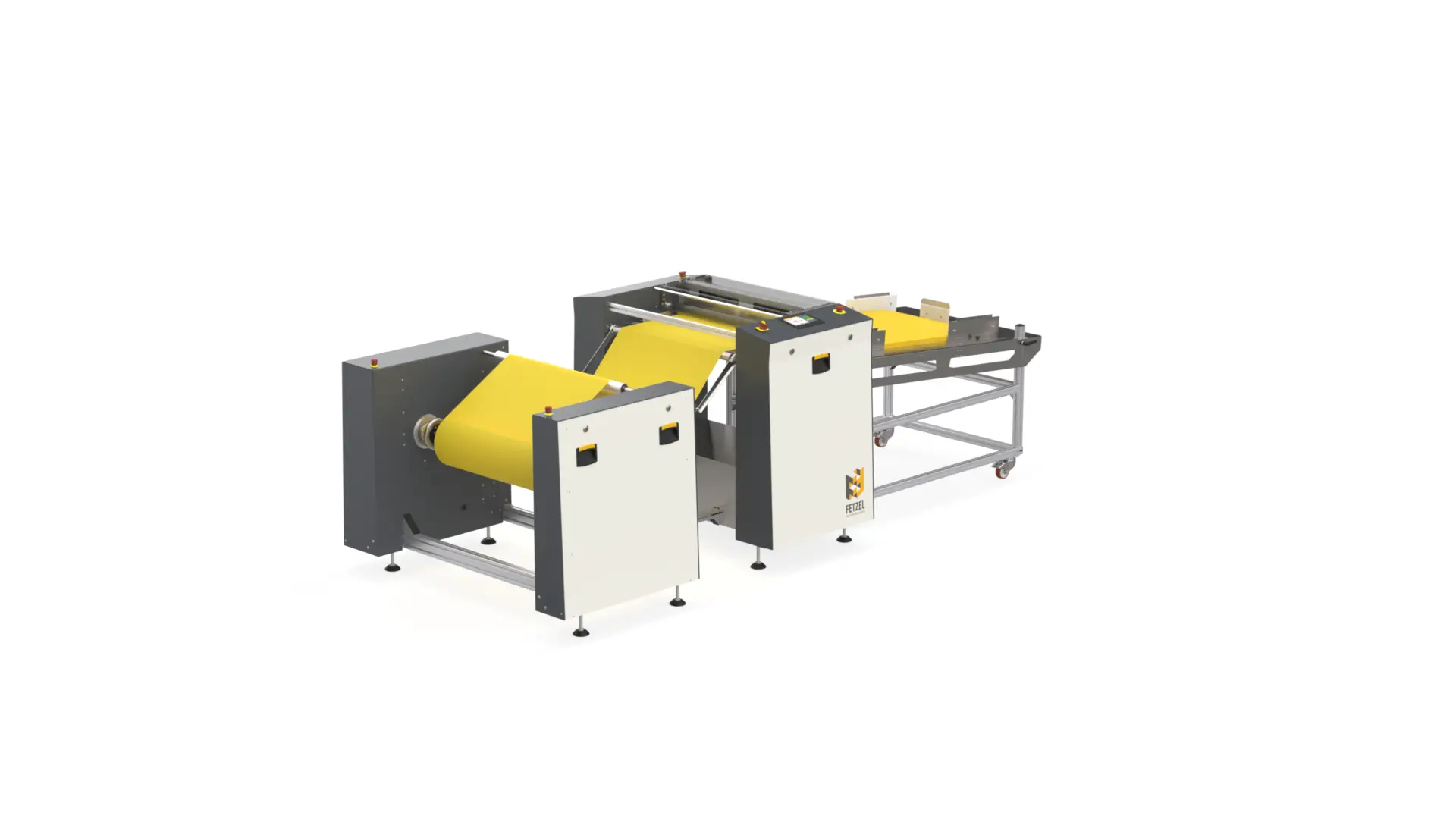

Der kompakte oder große Folienabwickler führt das Produkt der Schneidemaschine zu.

Diese schneidet auf Länge, Kontrast oder Markierung und transportiert das Material weiter.

Alternativ werden die Produkte in einer Bogenauslage gesammelt.

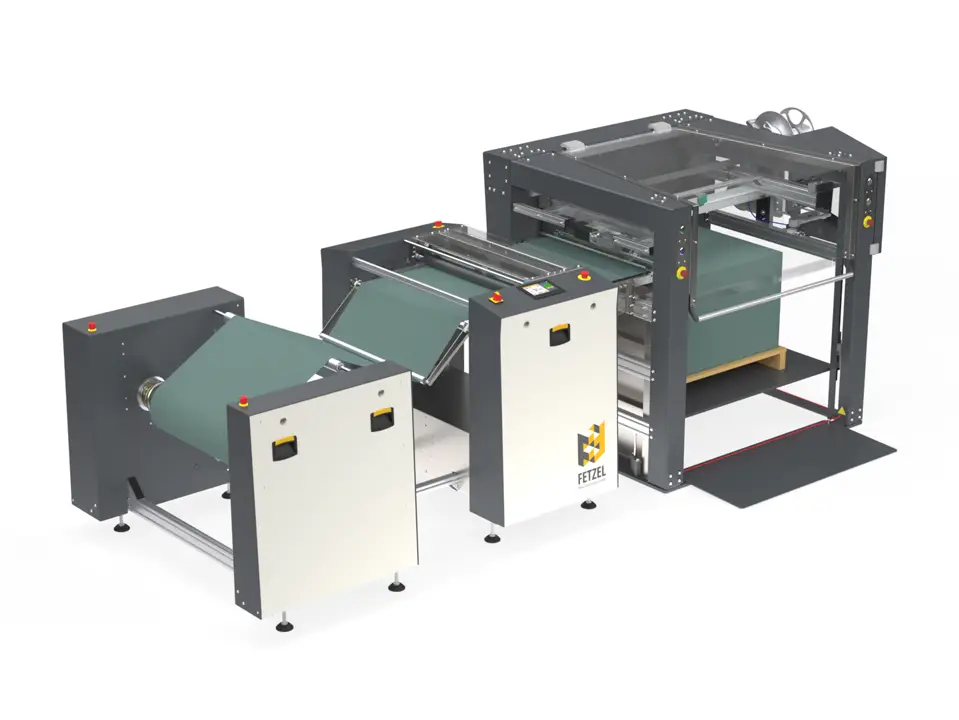

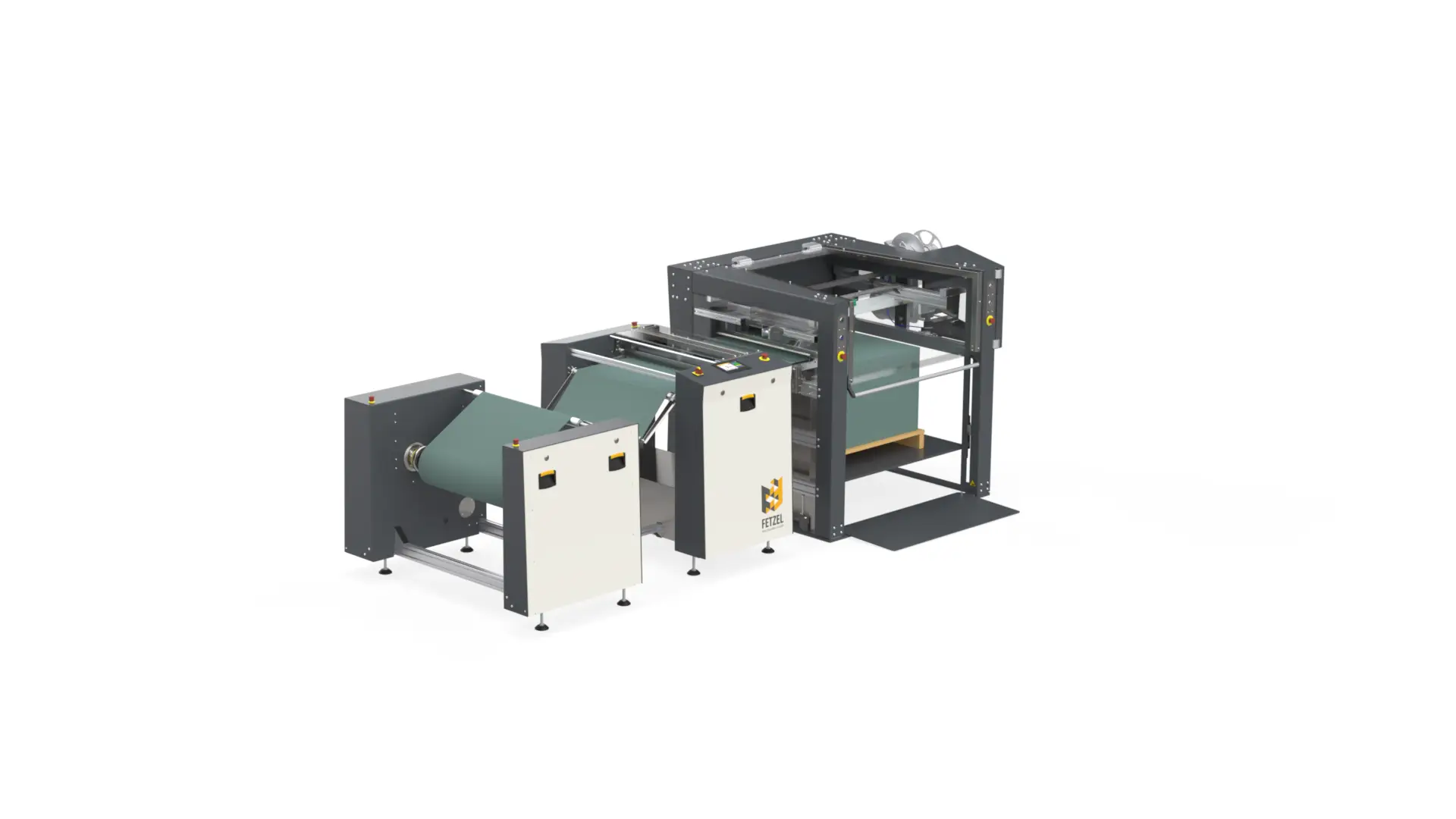

Der große Folienabwickler spendet das Material, die Schneidemaschine trennt es in Bogenware, der Abstapler schichtet die Bögen bis zu 80 cm Höhe auf einer Palette.

Auf Wunsch können Klebeetiketten zugeführt werden, die seitlich überstehen und so eine einfache Trennung der Bogenstapel ermöglichen.

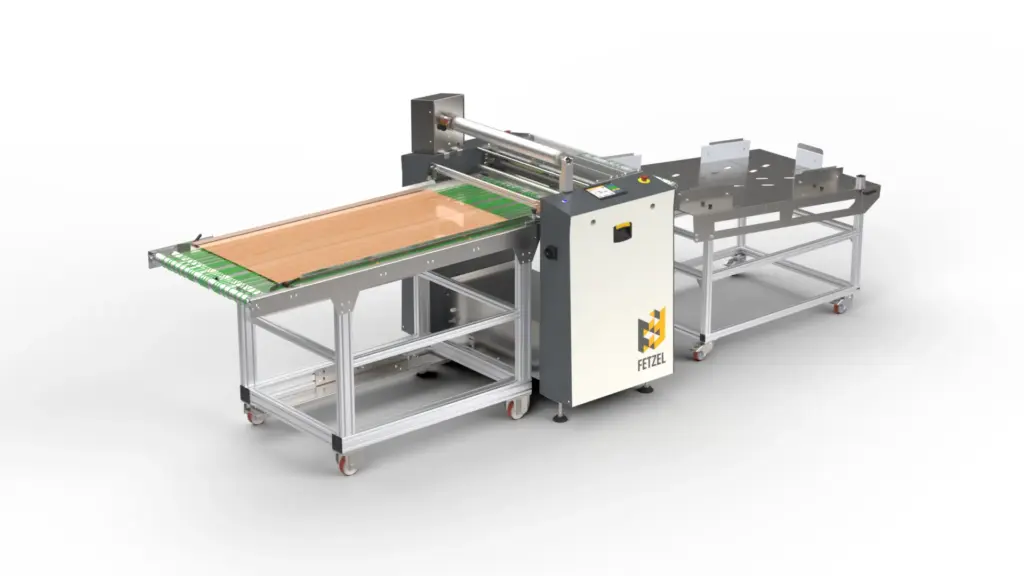

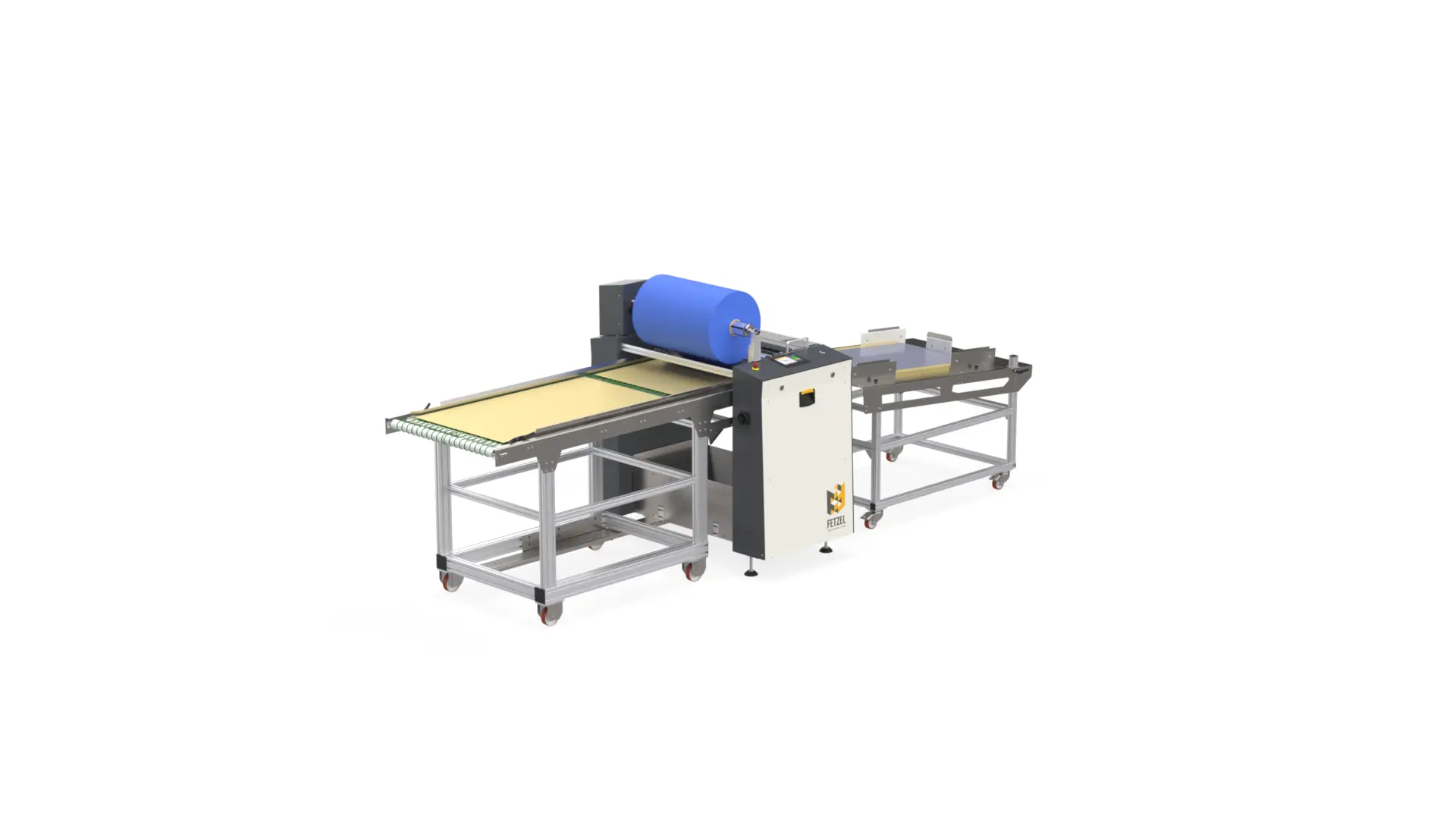

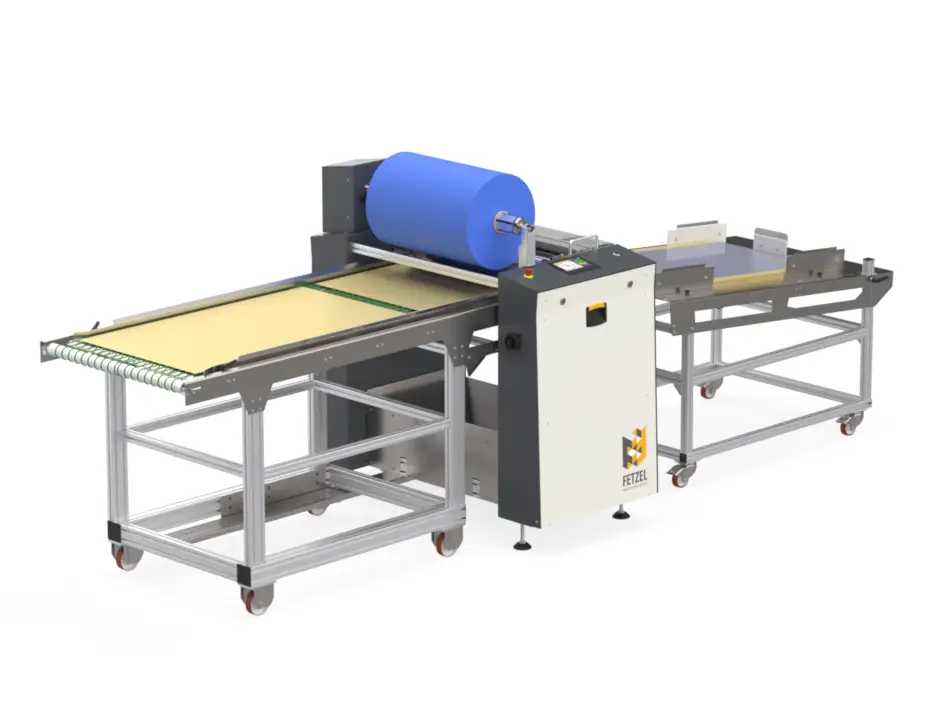

Diese Konfiguration kombiniert eine Lamination mit dem Schneidprozess. Sie ermöglicht das Aufbringen und Schneiden einer Kaltfolie (Schutzfolie) auf Ihr Produkt.

Dieses kann von der Rolle oder als Bogenware zugeführt werden.

Der Querschneider hat einen

  • Cut-Lam mit intelligentem Einlauftisch (Brands)
  • Cut-Lam mit Abwickler

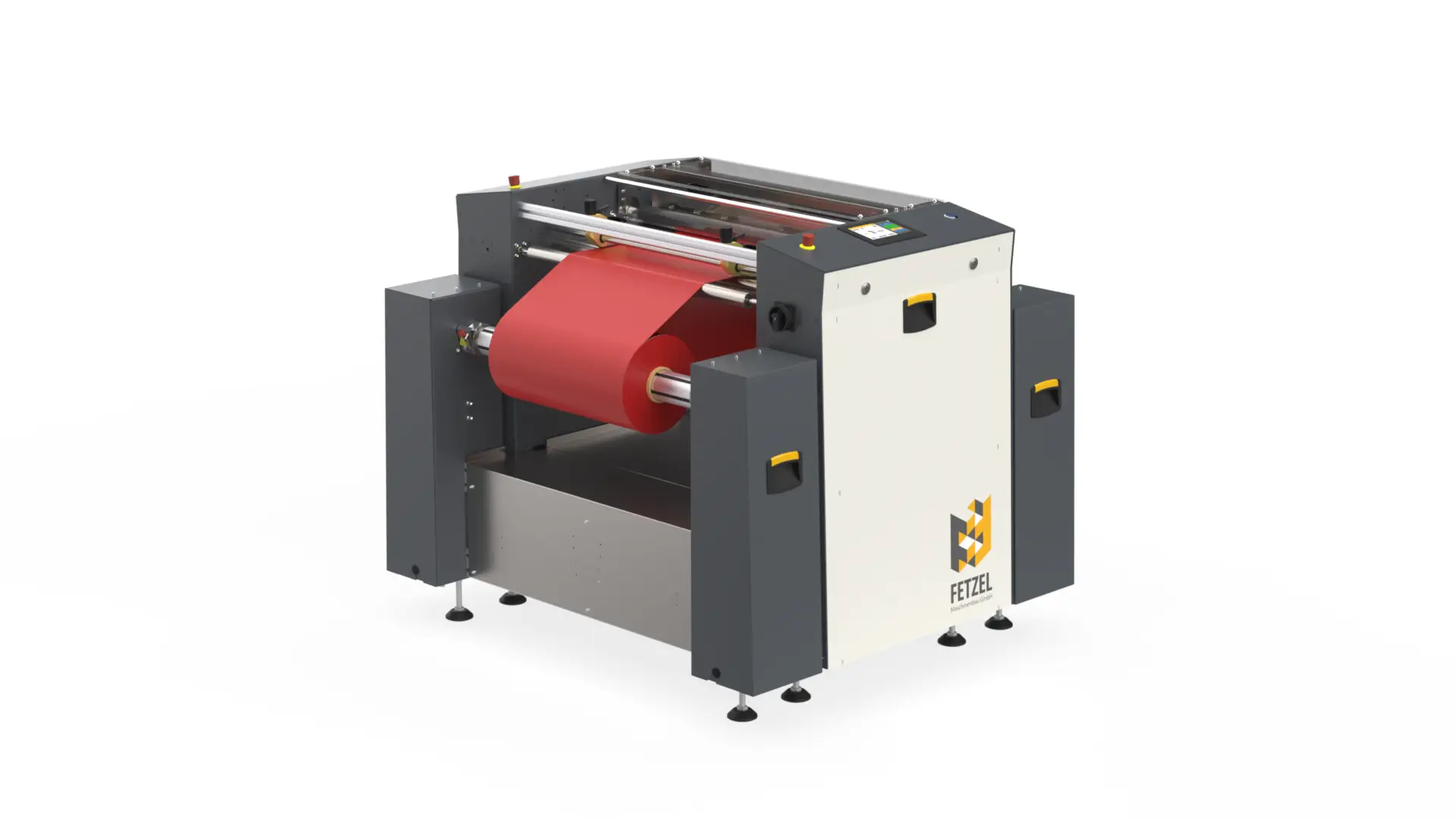

Der Rollenabwickler führt Ihre Materialbahn der Schneidemaschine zu.

Der angebaute Aufwickler dreht das Produkt auf und ermöglicht das Ablängen von langen Folienstücken, z. B. 20 m.

Aus großen Folienrollen werden damit kleine Folienrollen geschnitten.

Bei unserer Schlagschneidemaschine investieren Sie zunächst nur in die Ausstattung, die Sie aktuell brauchen. Viele Module lassen sich später nachrüsten. Damit bleiben Sie flexibel, vermeiden Stillstände und sparen Konstruktions- sowie Investitionskosten.

Beratung einholen

Sonderlösungen Schneidemaschinen

Wenn alle verfügbaren Anpassungsmöglichkeiten der Standardmodelle nicht ausreichen, um den Prozess in der benötigten Form abzubilden, werden wir eine individuelle Lösung finden. Fordern Sie dafür unseren Konfigurationsleitfaden an:

Leitfaden anfordern

Insights

ISO 9001

Mit Stolz durften wir die ISO 9001 Zertifizierung entgegennehmen.  Diese international anerkannte Zertifizierung bestätigt die hohen Qualitätsstandards in allen Bereichen…

mehr lesen

CNC Zerspanungs-Techniker – Bereich Drehen

Bereits in der zweiten Generation entwickelt die Firma FETZEL Maschinenbau GmbH mit Standort in Thüringen kundenspezifische Maschinenlösungen, stellt präzise CNC-Fertigungsteile…

mehr lesen

Making-of

Um uns und unsere Produkte noch besser präsentieren zu können, war im Dezember ein Filmteam von Medienzoo bei uns und drehte den…

mehr lesen

Umfangreiche Services

Machbarkeitsprüfungen durchführen

Besuchen Sie uns und erleben Sie live, wie Ihre Substrate und Folien auf unserer Technikumsmaschine verarbeitet werden. So erhalten Sie sofort einen Eindruck von den Ergebnissen.

Alternativ senden Sie uns Ihre Materialien zu. Wir führen die Tests für Sie durch, schalten Sie auf Wunsch live dazu und senden Ihnen anschließend ein Muster.

Unser Service zeigt Ihnen nachvollziehbar, ob und wie Ihre Produkte verarbeitbar sind. So vermeiden Sie Fehlversuche, sparen sowohl Zeit als auch Kosten und profitieren von unserem Fachwissen. Gemeinsam finden wir die passende Lösung für Ihre Anforderungen – etwa bei Fragen wie:

  • Lassen sich die eingesetzten Werkstoffe, bzw. Produkte schneiden?
  • Ist die Schnittqualität in Ordnung?
  • Ist das gleichzeitige Längsschneiden möglich?
  • Wie verhält sich das Material in der Bogenauslage bzw. wie zuverlässig fallen Materialreste in die Abfallbox?
Rufen Sie uns an

Schneidprozess entwickeln

Das Schneiden einer Materialbahn oder flexibler Produkte wirkt auf den ersten Blick unkompliziert. In der Praxis tauchen jedoch häufig Fragen auf, zum Beispiel:

  • Wie gut ist die Schnittqualität?
  • Kommt es beim Schneiden zu Verschmutzungen am Schneidmesser oder in der Umgebung?
  • Reicht die Schnittkraft der Standardmaschine aus, um das Material zu trennen?
  • Gibt es eine statische Aufladung im Prozess?
  • Verläuft das Produkt oder entstehen eventuell Falten?
  • Lassen sich die geschnittenen Produkte gut stapeln?
  • Können Abschnittreste den Prozess beeinträchtigen?
  • Wie gut funktioniert ein Längsschnitt mit dem gewünschten Material?

Sie sind noch auf der Suche nach dem optimalen Ablauf für das Schneiden Ihrer Folien-, Papierbahnen, Vlies oder Leiterfolien? Wir unterstützen Sie bei der Entwicklung eines passenden Schneidprozesses für Ihren Betrieb. Nutzen Sie unser Know-how und unsere Prozessbegleitung, um schnell die gewünschte Qualität zu erreichen.

Prozessunterstützung anfragen

Rund-um-Support

Mit mehr als 40 Jahren Erfahrung in der Entwicklung und Herstellung von Maschinen bieten wir praxisnahe und kompetente Unterstützung:

  • Bequeme Fernwartung: Über ein Fernwartungs-Gateway helfen wir dem Bediener an der Maschine schnell und effizient. Unser Support sieht direkt den Bildschirm, kann Softwareanpassungen vornehmen oder Updates einspielen. Voraussetzungen: LAN- oder WLAN-Verbindung.
  • Übertragung von Echtzeitdaten: Auf Wunsch richten wir eine OPC-UA-Verbindung ein, um Livedaten von der Maschine auf ein Leitsystem zu übertragen. Das Vorgeben von Daten oder Rezepturen aus einem übergeordneten Leitsystem ist ebenso möglich.
  • 12 Monate Gewährleistung, erweiterbar auf 24 Monate (ausgenommen Verschleißteile)
  • Ersatzteile über Jahrzehnte verfügbar
  • Inbetriebnahme und Schulung bei uns im Werk – auf Wunsch direkt bei Ihnen vor Ort
  • Flexible Finanzierungsmöglichkeiten auf Anfrage

Sie sind noch auf der Suche nach dem optimalen Ablauf für das Schneiden Ihrer Folien-, Papierbahnen, Vlies oder Leiterfolien? Wir unterstützen Sie bei der Entwicklung eines passenden Schneidprozesses für Ihren Betrieb. Nutzen Sie unser Know-how und unsere Prozessbegleitung, um schnell die gewünschte Qualität zu erreichen.

Support kontaktieren

FAQ

Je nach zu schneidendem Material oder Stärke der Anhaftung kann ein Schlagmesser (Guillotine), ein Querschnitt mit stehender Klinge, eine starre oder rotierende Rundklinge verwendet werden. Für sehr schlecht haftende Folien (z. B. Adhäsionsfolien) empfiehlt sich ein Quetschschnitt. Dabei wird das Material nicht geschnitten, sondern abgequetscht. Für Materialien wie z. B. Schaumstoff oder Filz wird ein Berstschnitt verwendet, der mit einem schnell rotierenden Rundmesser funktioniert.

Der Begriff Querschneider ist praktisch ein Überbegriff, der das Ablängen einer Bahn beschreibt[4.1]. Das Prinzip des Querschneidens ist ein Schlag-, Berst-, Rotations- oder Quetschschnitt. Die GSC2 ist ein Querschneider, der nach dem Schlagschneidprinzip funktioniert. Davon unterscheidet sich ein Längsschneider, der eine Bahn seitlich besäumt – auch Randschnitt genannt. Werden Streifen geschnitten, spricht man von einem Slit- oder Mulitslitsystem.

Ein Guillotineschneider besteht aus einem beweglichen Schlagmesser und einer Matrize. Das Schlagmesser senkt sich und gleitet an der Matrize entlang. Es berührt die Matrize nur an einem Punkt – einer Verschränkung wie bei einer normalen Haushaltsschere. Dadurch wird das Messer bei jedem Schnitt geschärft. Je nach zu schneidendem Werkstoff muss die Verschränkung unterschiedlich eingestellt werden.

Beim Querschneiden wird eine Materialbahn abgelängt oder ein Bogen gekürzt. Die Schnittrichtung verläuft 90° zur Durchlaufrichtung.

Beim Längsschneiden wird eine Materialbahn seitlich beschnitten (Randstreifen besäumen), geteilt oder in Streifen geschnitten. Es können dafür eine stehende Klinge, eine Rundklinge oder ein Quetschmesser verwendet werden.

Ja, das ist möglich. Mit der GSC2 von Fetzel Maschinenbau ist ein Längsschnitt mit anschließendem Querschnitt möglich.

Das Schlagmesser schärft sich durch den Kontakt mit den Matrizen selbst nach. Abrasive Materialien wie z. B. Kupfer auf flexiblen Schaltkreisen verschleißen das Messer stärker. Das bedeutet, dass bei diesen Materialien das Messer nach einigen Hunderttausend Schnitten eventuell nachgeschliffen oder ausgetauscht werden muss.

Der Tausch eines Schlagmessers kann mithilfe eines Standardwerkzeugs durchgeführt werden. Eine Stunde Zeit sollte eingeplant werden.

Es gibt Schneidemaschinen wie die GSC2 von Fetzel Maschinenbau, die beide Möglichkeiten erfüllen. Es kann eine voreingestellte Geschwindigkeit gewählt werden oder es wird eine Materialbahn über den eingebauten Tänzer geführt. Dann arbeitet die Schneidemaschine mit Schlagmesser automatisch in derselben Geschwindigkeit wie die Maschine davor.
